ABSTRACT

Introduzione al contesto della Tomografia Industriale, dallo sviluppo del processo di Controllo Tomografico, alla valutazione dei volumi e dei risultati. Applicazioni e Potenzialità.

OBIETTIVI

La giornata di formazione verterà sulle caratteristiche e sulle potenzialità del sistema di controllo tomografico, ivi inclusi i limiti del sistema. Strutturato per essere erogato direttamente in reparto, vedrà una parte introduttiva a carattere generale sul sistema di controllo tomografico (fisica dei raggi, caratteristiche dello strumento e delle sue componenti, limiti fisici di erogazione del servizio, caratteristiche dell’output in termini di definizione e risoluzione) per poi focalizzarsi sulla parte di processo (inteso come sviluppo dell’attività di controllo) e post-processo (inteso come interpretazione dell’output sia esso un volume tomografico piuttosto che un rapporto di prova con indicata la difettologia o le misure ottenute).

A CHI SI RIVOLGE

I destinatari sono individuati nei tecnici e nei responsabili dei seguenti reparti:

• Tecnici di Laboratorio
• R&D Dept
• Product Development Dept
• Quality Dept

che gestiscono applicazioni quali: Function Testing (Test Funzionali Di Prodotto), Defect Analysis, Material Characterization, Simulation (attraverso la digitalizzazione dell’oggetto), Reverse Engineering, Metrologia, Nominal / Actual Comparison (confronto tra oggetto Nominale ed oggetto reale), Tollerance Analysis, Wall Thickness Measurement / Analysis

CONTENUTI

• Introduzione alla Tomografia
  * Cos’è la Tomografia Industriale: Radiografia Vs Tomografia
  * Principi Generali Di Funzionamento
  * Radiografia tradizionale 2D Vs Tomografia 2D – 3D
  * Benefici Attesi Dal Controllo Tomografico
• Settori di Applicazione – Referenti Aziendali – Applicazioni
• Settori di Applicazione:
  * Dalla Metrologia alle applicazioni industriali
• Referenti Aziendali Principali:
  * Tecnici di Laboratorio
  * R&D Dept
  * Product Development Dept
  * Quality Dept
• Applicazioni del Controllo:
  * Function Testing (Test Funzionali Di Prodotto)
  * Defect Analysis
  * Material Characterization
  * Simulation (attraverso la digitalizzazione dell’oggetto)
  * Reverse Engineering
  * Metrologia
  * Nominal / Actual Comparison (confronto tra oggetto Nominale ed oggetto reale)
  Tollerance Analysis & Wall Thickness Measurement / Analysis
• Qualifica Del Sistema Tomografico
  * Qualifica del Processo (in linea con le richieste del Committente)
  * Qualifica degli Operatori
  * Norme di Applicazione: standard ISO, ASTM, Procedure Cliente
• Il Tomografo CTOM45 di DUEMME

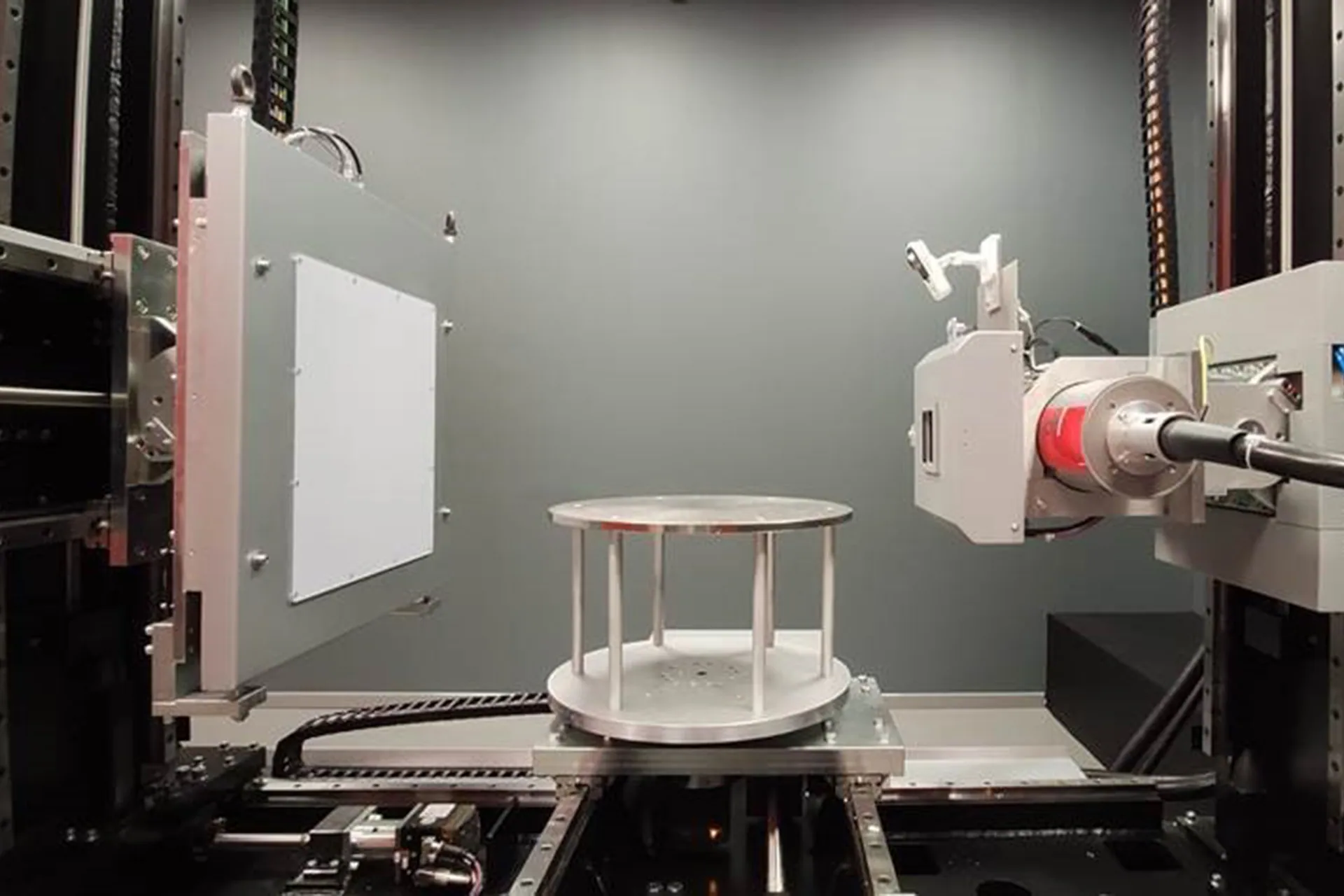

  * Caratteristiche dello Strumento: dalla sorgente (tubo radiogeno) al detector (pannello)
  * Limiti Di Scansione (risoluzione, dimensione e peso degli oggetti da scansionare)
• Il Processo di Scansione (teoria e pratica)
  * Descrizione del Processo di Scansione: dal porzionamento in macchina alla ricostruzione del volume.
  * Note sulle Attività Propedeutiche Al Controllo: informazioni minime per poter eseguire il Controllo (compresa la fase di fattibilità)
  * Elementi chiave del controllo: la risoluzione e la penombra geometrica
  Il Post-Process – L’Output Del Controllo:
  * Volume: output grezzo – Viene fornito un volume, ovvero un file 3D mediante Drive / WeTransf / HDDExt
  * Volume + Analisi: output con analisi – Viene consegnato report (su richiesta 3D, generalmente no)
  * Controllo/Analisi DIFETTOLOGICO (qualitativo e/o quantitativo)
  * Controllo/Analisi DIMENSIONALE **
  * Analisi quantitativa
  * Comparazione della superficie dell’oggetto compresa la sovrapposizione del volume comparazione con CAD
  * Quotatura dell’oggetto
  * Wall Thickness e dimensioning-comparison **
  * Altro da Definire (e.g. radiografia digitale)
• Esempi Pratici (Proiezione In Sala Riunioni)
